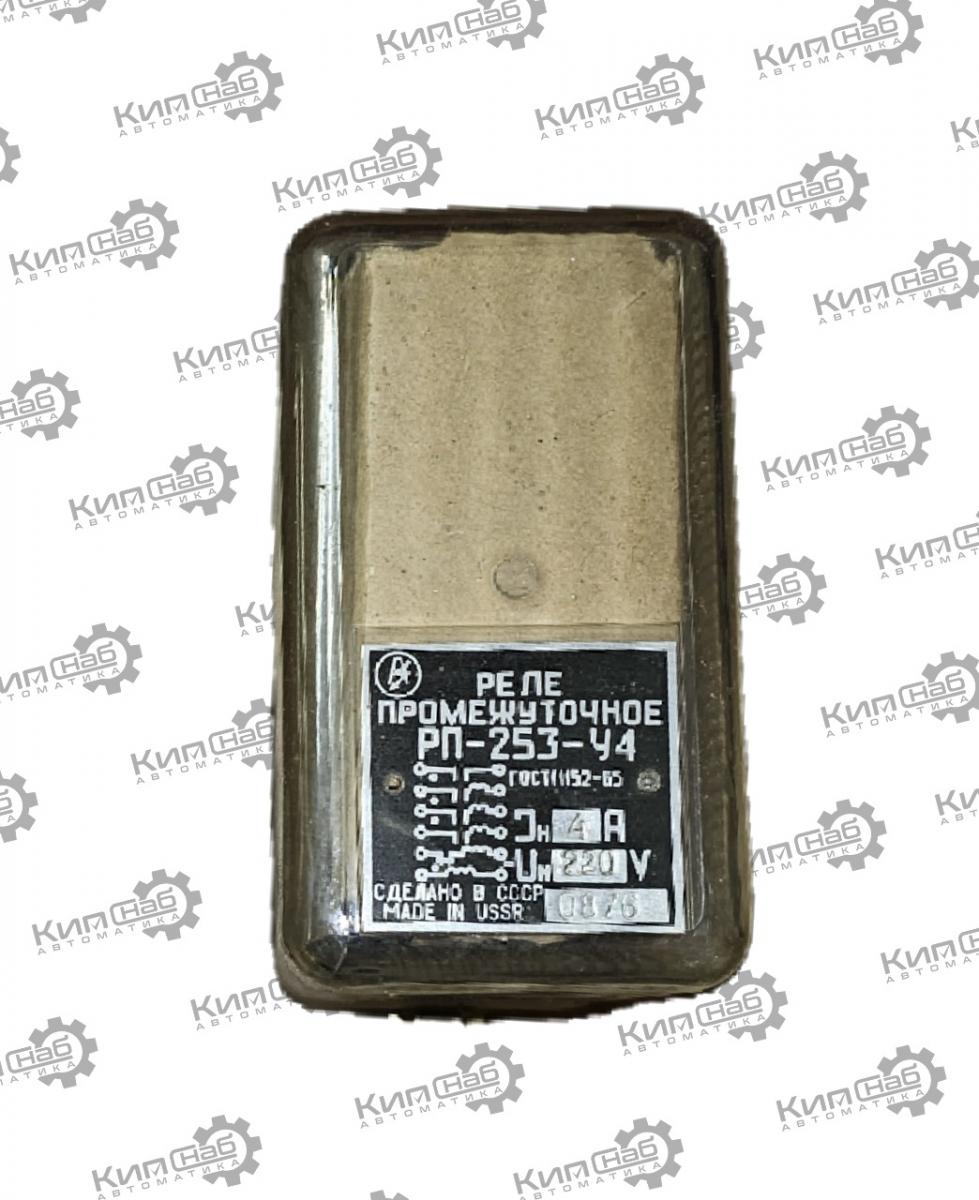

Реле промежуточное РП-253-У4

РП‑253‑У4 — промежуточное реле с выдержкой времени для цепей постоянного тока. Предназначено для использования в качестве вспомогательного реле, когда требуется действие от напряжения и удерживание от тока.

Назначение

Реле применяется в схемах релейной защиты и автоматики для:

• передачи команд между элементами схемы;

• размножения сигналов;

• создания выдержки времени;

• управления мощными нагрузками через слаботочные цепи управления;

• реализации схем с задержкой включения/выключения.

Расшифровка обозначения

• РП — реле промежуточное;

• 253 — условный номер разработки;

• У4 — климатическое исполнение «У» (умеренный климат) и категория размещения «4» (в закрытых отапливаемых помещениях с нормированными условиями эксплуатации) по ГОСТ 15150‑69.

Основные характеристики

• Тип: промежуточное реле с выдержкой времени.

• Род тока: постоянный.

• Номинальное напряжение: 24 В, 48 В, 110 В, 220 В (в зависимости от модификации).

• Номинальный ток: 1 А, 2 А, 4 А, 8 А (в зависимости от модификации).

• Количество контактов: 4 замыкающих (4з) + 1 размыкающий (1р).

• Степень защиты: IP40 (оболочка), IP00 (контактные зажимы) по ГОСТ 14255‑69.

• Способ присоединения внешних проводников: переднее или заднее (винтом или шпилькой).

• Конструкция корпуса: основание (цоколь) + съёмный прозрачный кожух.

• Габаритные размеры: не более 67×128×170 мм.

• Масса: не более 1,6 кг.

Электрические параметры

• Напряжение срабатывания: не более 70 % от Uном​.

• Напряжение возврата: не менее 5 % от Uном​.

• Выдержка времени на срабатывание:

  • при разомкнутой демпферной обмотке — не более 0,04 с;

  • при замкнутой демпферной обмотке — не менее 0,07 с.

• Наименьший коммутируемый ток: 0,01 А при напряжении не менее 24 В.

• Коммутационная способность контактов:

  • в цепи постоянного тока (при $t\le 0,02$ с и токе до 2 А) — 100 Вт;

  • в цепи переменного тока (при $\cos \phi \ge 0,5$ и токе до 5 А) — 500 ВА.

• Потребляемая мощность:

  • обмоткой напряжения — не более 15 Вт;

  • обмоткой тока — не более 2 Вт.

Конструкция обмоток

• Рабочая обмотка: одна обмотка напряжения.

• Удерживающие обмотки: три токовые обмотки.

• Дополнительная обмотка: демпферная обмотка для регулировки выдержки времени.

Эксплуатационные параметры

• Диапазон рабочих температур:

  • для исполнения У4: от −10∘C до +55∘C.

• Вибрационные нагрузки: диапазон частот 10–100 Гц, максимальное ускорение 0,25 g.

• Механическая износостойкость: 6300 циклов включения‑отключения (ВО).

• Коммутационная износостойкость: 1000 циклов ВО.

• Стойкость обмоток: выдерживают кратковременные перегрузки:

  • рабочая обмотка — 1,1 Uном​ в течение 20 с;

  • удерживающие обмотки — 2 Iном​ в течение 10 с.

Особенности конструкции

• все элементы схемы смонтированы внутри корпуса;

• прозрачный кожух позволяет визуально контролировать состояние контактов;

• наличие демпферной обмотки даёт возможность регулировать выдержку времени;

• возможность работы с замедлением или без замедления на включение;

• надёжная фиксация контактов в любом положении.

Области применения

• схемы релейной защиты;

• системы промышленной автоматики;

• устройства управления электроприводами;

• распределительные щиты и панели управления;

• системы сигнализации и блокировки;

• автоматизированные системы управления технологическими процессами (АСУ ТП).

Преимущества

• высокая надёжность и долговечность;

• простота монтажа и обслуживания;

• точная настройка выдержки времени;

• устойчивость к кратковременным перегрузкам;

• совместимость с большинством стандартных схем автоматики;

• визуальная диагностика состояния контактов через прозрачный кожух.

Итог: РП‑253‑У4 — надёжное промежуточное реле для ответственных применений в системах автоматики и релейной защиты. Обеспечивает гибкую настройку выдержки времени, устойчиво к перегрузкам и рассчитано на длительную работу в промышленных условиях.
