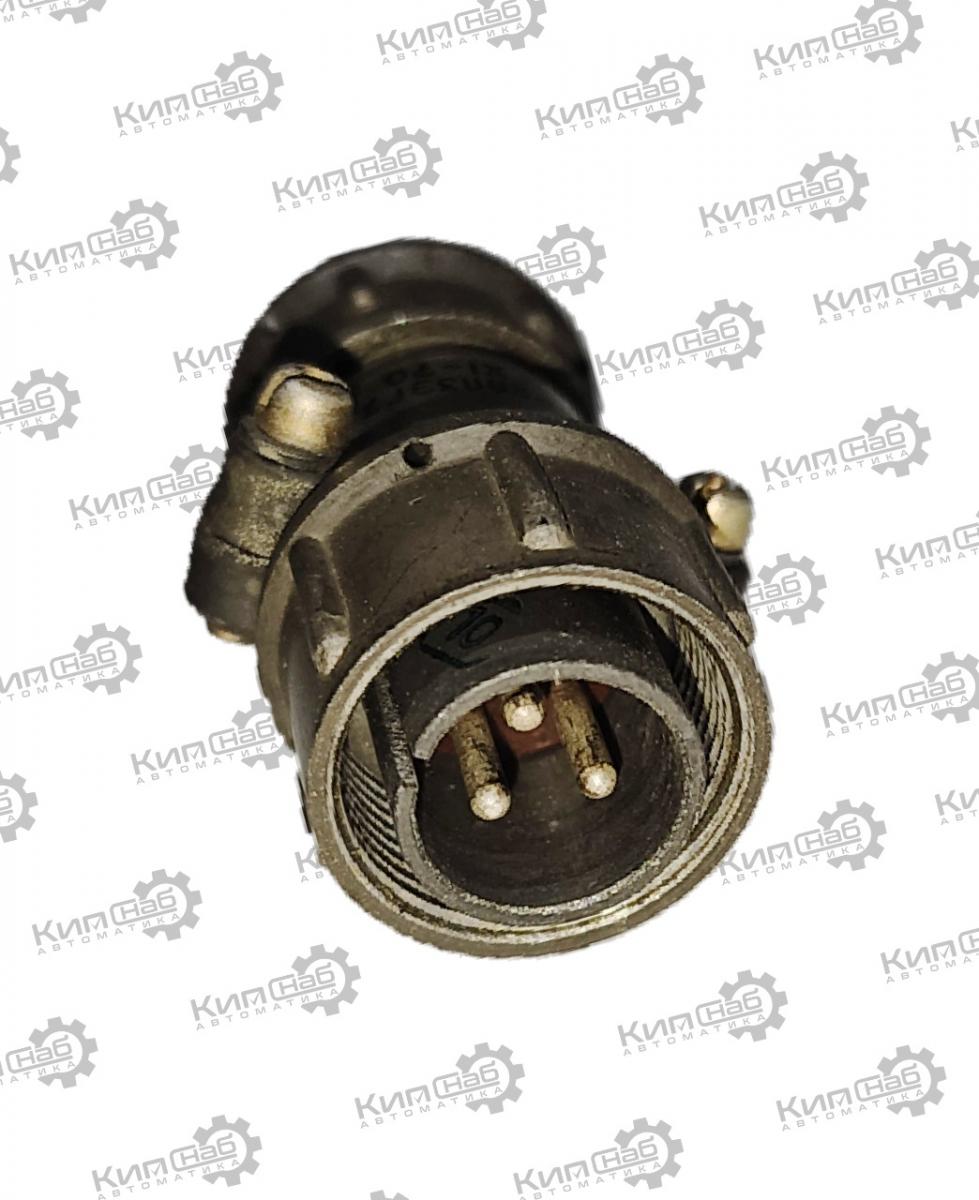

ШР20П3ЭГ7 вилка кабельная

Кабельная вилка ШР20П3ЭГ7- серии ШР с прямым патрубком для экранированного кабеля. Низкочастотный цилиндрический негерметичный соединитель объёмного монтажа с резьбовой фиксацией сочленённого положения.

Назначение

Вилка предназначена для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Работает в цепях:

• постоянного тока;
• переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение);
• импульсного тока.

Применяется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150‑69. Допускается использование для наружного монтажа при условии защиты от дождя, динамической пыли и солнечного излучения.

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём);
• 20 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок (для кабельной части);
• 3 — количество контактов;
• Э — вид гайки патрубка: для экранированного кабеля;
• Г — часть соединителя: вилка (штырь);
• 7 — обозначение сочетания контактов (3 контакта диаметром 2,5 мм);
• отсутствие буквы Н — покрытие контактов: серебро (если бы присутствовала буква Н, означало бы покрытие никелем).

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.
• Климатическое исполнение: УХЛ2 (умеренный и холодный климат).
• Сочленение: резьбовое.
• Поляризация корпуса: одношпоночная (исключает неправильное подключение).
• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.
• Материал корпуса: алюминиевый сплав.
• Изоляция: карболит или пресс‑материал АГ‑4.
• Материал контактов: латунь.
• Покрытие контактов: серебро.
• Диаметр контактов: 2,5 мм.
• Исполнение монтажной части: патрубок прямой.

Электрические параметры

• Максимальное рабочее напряжение: 850 В.
• Максимальная рабочая частота: 3 МГц.
• Ток на одиночный контакт: до 25 А.
• Суммарная токовая нагрузка: до 75 А.
• Сопротивление контактов: ≤ 1 мОм.
• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +60∘C.
• С учётом перегрева контактов: возможна работа до +110∘C.
• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Ударные нагрузки:
  • одиночные удары — до 5000 м/с² (500 g);
  • многократные удары — до 350 м/с² (35 g).
• Пониженное атмосферное давление: до 1,3⋅10−4Па.
• Относительная влажность: до 98 % при температуре +25∘C.
• Количество циклов сочленения‑расчленения:
• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).
• Наработка в облегчённом режиме: до 100 000 часов.
• Срок сохраняемости: 15 лет.

Совместимость

Вилка ШР20П3ЭГ7 совместима с:

• приборными розетками серии ШР соответствующего типоразмера (например, ШР20П3ЭГ7);
• соединителями 2РТТ (по ТУ ГЕ0.364.120);
• соединителями 2РТ‑А (по ТУ ГЕ0.364.118).

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная вилка + блочная розетка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;
• авиационное оборудование;
• военная техника;
• судовое приборостроение;
• промышленная автоматика;
• системы связи и оповещения;
• наземные системы управления.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.
• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.
• Для защиты от внешних воздействий (пыль, влага) рекомендуется использовать кожухи или заглушки.
• Рабочее положение — любое.
• Угловой патрубок отсутствует (прямой патрубок упрощает монтаж в ограниченном пространстве).

Технические условия

• приёмка «1»: НКЦС.434410.111ТУ;
• приёмка «5»: НКЦС.434410.504ТУ.

Итог: ШР20П3ЭГ7 — надёжный малогабаритный соединитель для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
