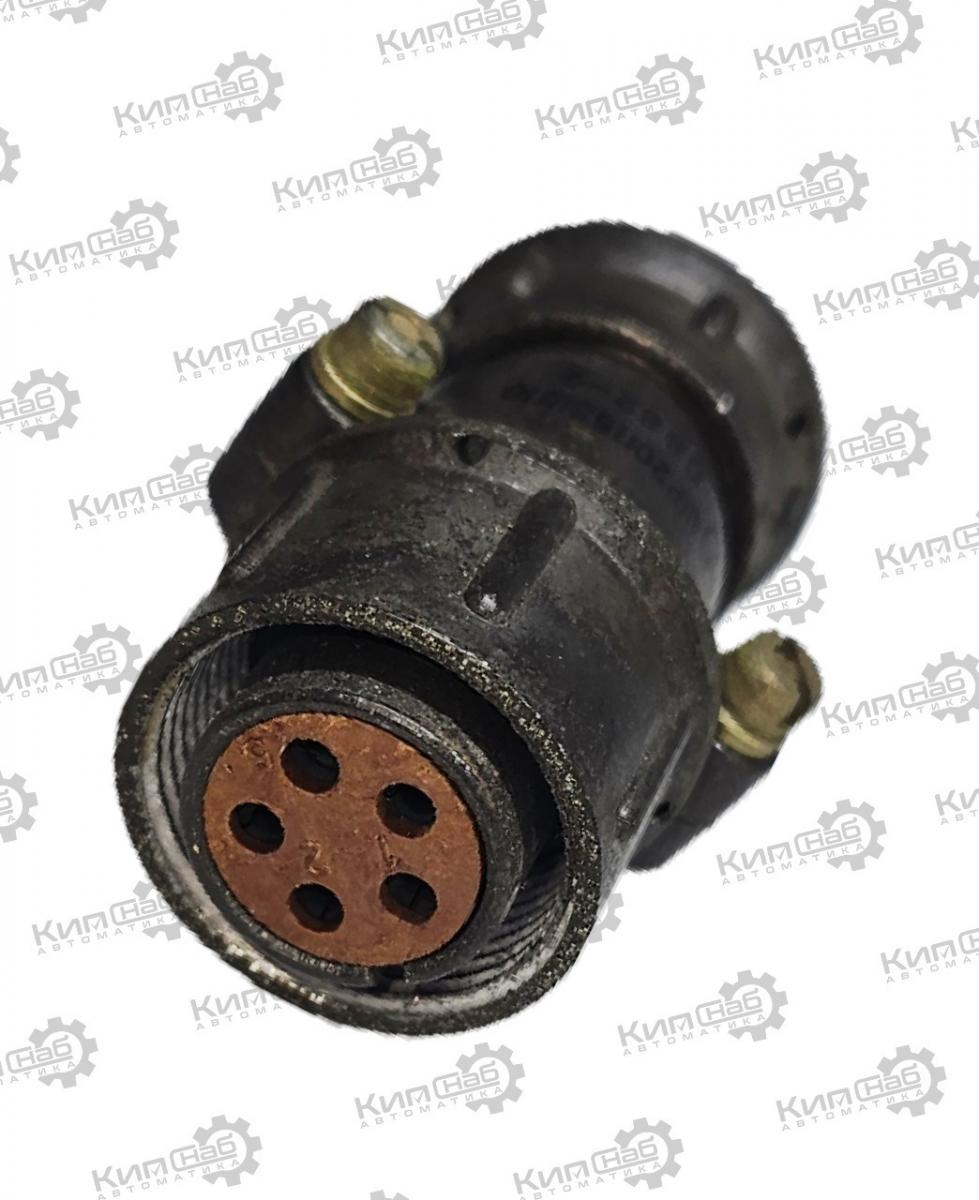

ШР20П5ЭШ10 розетка кабельная

Розетка кабельная ШР20П5ЭШ10 — низкочастотный цилиндрический разъём с прямым патрубком для экранированного кабеля. Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).Используется в электро- и радиоаппаратуре,в авиационной,военной и промышленной технике.

Расшифровка маркировки

• ШР — тип соединителя: штепсельный разъём негерметичный;

• 20 — условный размер корпуса;

• П — конструктивное исполнение кабельной части: с прямым патрубком;

• 5 — количество контактов: 5;

• Э — вид гайки патрубка: для экранированного кабеля;

• Ш — часть соединителя в кабельной части: розетка (гнездо);

• 10 — обозначение сочетания контактов (условное число, указывает на комбинацию диаметров или расположение контактов).

Основные технические характеристики

• Тип: розетка кабельная с прямым патрубком и гайкой для экранированного кабеля.

• Количество контактов: 5.

• Диаметр контактов: 2,5 мм.

• Максимальное рабочее напряжение (амплитудное): 850 В.

• Максимальная рабочая частота: до 3 МГц (для переменного тока).

• Рабочий ток на контакт: 25 А.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции (в нормальных климатических условиях): не менее 5 000 МОм.

• Диапазон рабочих температур: от −60 °C до +60 °C.

• Смена температур (с учётом перегрева контактов): от −60 °C до +110 °C.

• Относительная влажность воздуха (при +40 °C): до 98 %.

• Атмосферное пониженное давление: до 1,3⋅10−4 Па (10−6 мм рт. ст.).

• Вибрация: диапазон частот 1–5 000 Гц, ускорение до 300 м/с² (30 g).

• Удары:

  • одиночные — с ускорением до 5 000 м/с² (500 g);

  • многократные — с ускорением до 350 м/с² (35 g).

• Покрытие контактов: серебро (обеспечивает низкое сопротивление и высокую коррозионную стойкость).

• Вид сочленения: резьбовое (обеспечивает надёжную фиксацию и устойчивость к вибрациям).

• Поляризация корпусов: одношпоночная (предотвращает неправильное сочленение).

• Метод монтажа: объёмный, пайка.

• Количество сочленений‑расчленений: не менее 500 циклов.

• Минимальный срок сохраняемости: 15 лет.

• Гарантийный срок хранения: 15 лет со дня изготовления.

• Гарантийная наработка:

  • 1 000 часов во всех режимах и условиях, допускаемых ТУ;

  • 100 000 часов в облегчённом режиме (в пределах гарантийного срока хранения).

• Материал корпуса: алюминиевый сплав.

• Материал изолятора: карболит (термостойкий диэлектрик).

• Климатическое исполнение: УХЛ (умеренный и холодный климат) по ГОСТ 15150‑69.

Конструктивные особенности

• Цилиндрическая форма корпуса упрощает монтаж и сочленение.

• Резьбовая фиксация предотвращает самопроизвольное рассоединение при вибрациях и ударах.

• Прямой патрубок с гайкой предназначен для монтажа экранированного кабеля — обеспечивает защиту от электромагнитных помех.

• Одношпоночная поляризация исключает неправильное сочленение вилки и розетки.

• Серебряное покрытие контактов минимизирует переходное сопротивление и окисление.

• Карболитовый изолятор устойчив к высоким температурам и механическим нагрузкам.

Ответная часть

Ответной частью розетки кабельной ШР20П5ЭШ10 является:

• вилка приборная ШР20П5ЭШ10;

• также совместимы модели: ШР20ПК5НШ10, ШР20ПК5ЭШ10, ШР20СК5НШ10, ШР20СК5ЭШ10.

Область применения

Соединитель используется в:

• авиационной и космической технике;

• военной аппаратуре;

• промышленных системах управления и автоматизации;

• радиоэлектронной аппаратуре общего и специального назначения;

• системах связи и передачи данных;

• подвижных и стационарных комплексах, работающих в жёстких климатических условиях.

Рекомендации по эксплуатации

• использовать ШР20П5ЭШ10 только в цепях с напряжением не выше 850 В;

• соблюдать соответствие количества контактов требованиям схемы;

• при монтаже кабеля обеспечить надёжное экранирование (для защиты от помех);

• выполнять пайку контактов с соблюдением температурного режима (чтобы не повредить изолятор);

• проверять состояние резьбовых соединений перед сочленением;

• очищать контакты от загрязнений перед подключением;

• не превышать допустимые механические нагрузки (вибрация, удары);

• для наружного монтажа обязательно обеспечить защиту от дождя, пыли и солнечного излучения;
