ШР60П45НШ2 розетка кабельная

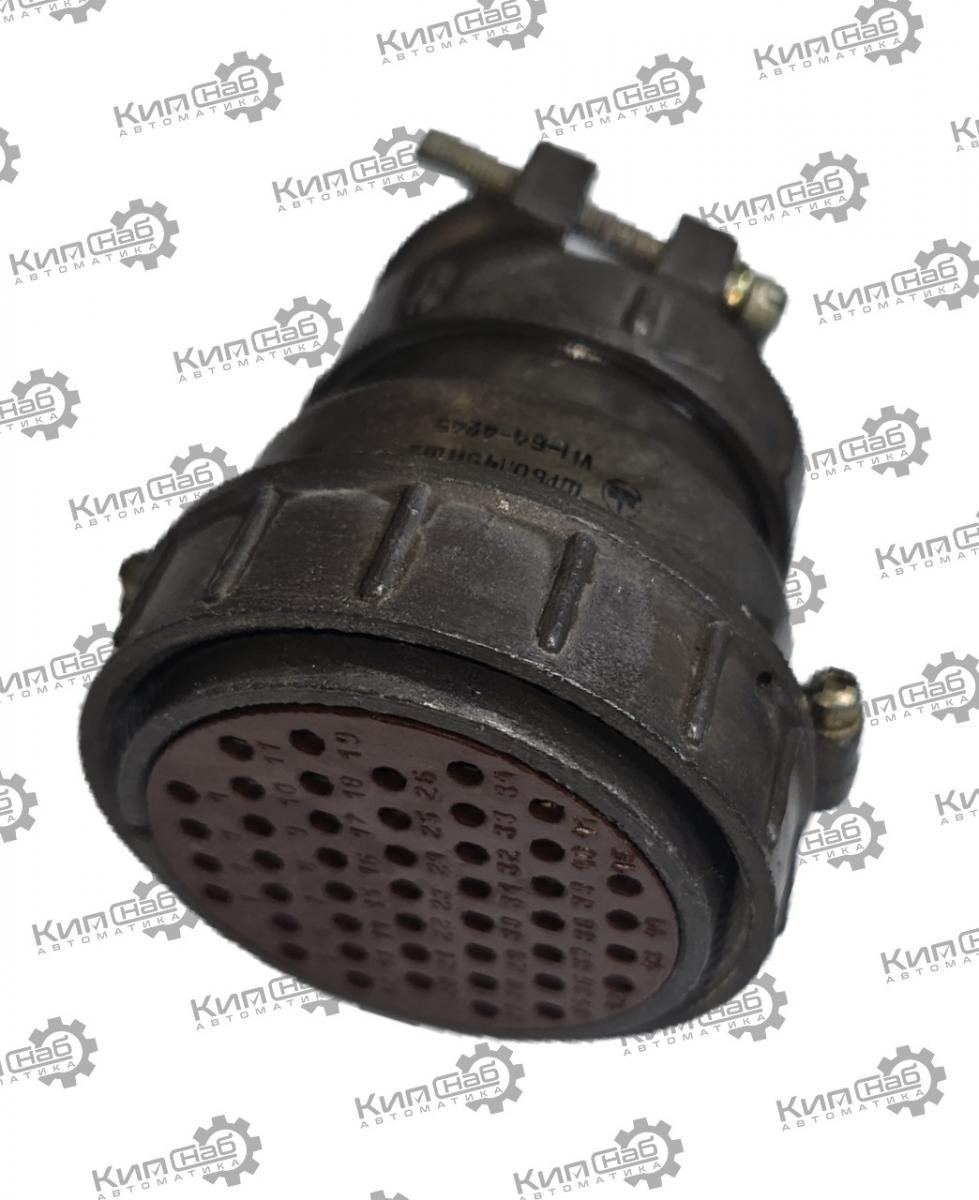

Розетка кабельная  ШР60П45НШ2- это низкочастотный цилиндрический негерметичный соединитель для объёмного монтажа с резьбовой фиксацией,с прямым патрубком и гайкой для неэкранированного кабеля.

Назначение

Розетка ШР60П45НШ2 предназначена для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Работает в цепях:

• постоянного тока;
• переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём);
• 60 — условный размер корпуса;
• П — конструктивное исполнение: прямой патрубок (для кабельной части);
• 45 — количество контактов;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• Ш — вид контактов: розетка (для кабельной части);
• 2 — обозначение сочетания контактов (условное число).

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.
• Климатическое исполнение: УХЛ2 (умеренный и холодный климат) по ГОСТ 15150‑69.
• Сочленение: резьбовое.
• Поляризация корпуса: одношпоночная (исключает неправильное подключение).
• Монтаж: внутренний, объёмный, методом пайки проводов к хвостовикам контактов.
• Покрытие контактов: серебро или никель (обеспечивает коррозионную стойкость и хорошую проводимость).
• Количество контактов:

Электрические параметры

• Максимальное рабочее напряжение: 850 В.
• Максимальная рабочая частота: 3 МГц.
• Ток на одиночный контакт: до 20 А (в зависимости от сочетания и диаметра контактов).
• Общая токовая нагрузка: до 675 А.
• Сопротивление контактов: зависит от диаметра контакта:
  • для 1,5 мм — ≤ 2,5 мОм;
  • для 2,5 мм — ≤ 1,0 мОм;
  • для 3,5 мм — ≤ 0,75 мОм.
• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +60∘C.
• С учётом перегрева контактов: возможна работа до +110∘C.
• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 300 м/с² (30 g).
• Ударные нагрузки:
  • одиночные удары — до 5000 м/с² (500 g);
  • многократные удары — до 350 м/с² (35 g).
• Пониженное атмосферное давление: до 1,3⋅10−4Па (10−6 мм рт. ст.).
• Количество циклов сочленения‑расчленения:
• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).
• Наработка в облегчённом режиме: до 100 000 часов.
• Срок сохраняемости: 15 лет.

Совместимость

Розетки серии ШР совместимы с:

• вилками серии ШР;
• соединителями 2РТТ (по ТУ ГЕ0.364.120);
• соединителями 2РТ‑А (по ТУ ГЕ0.364.118).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;
• авиационное оборудование;
• военная техника;
• судовое приборостроение;
• промышленная автоматика;
• системы связи и оповещения;
• наземные системы управления;
• электрооборудование с неэкранированными кабельными линиями.

Особенности эксплуатации ШР60П45НШ2

• Допускается применение для наружного монтажа при условии защиты от дождя, динамической пыли и солнечного излучения.
• Маркировка цифро‑буквенным кодом нанесена на корпусе.
• Изготавливается для внутреннего монтажа.
