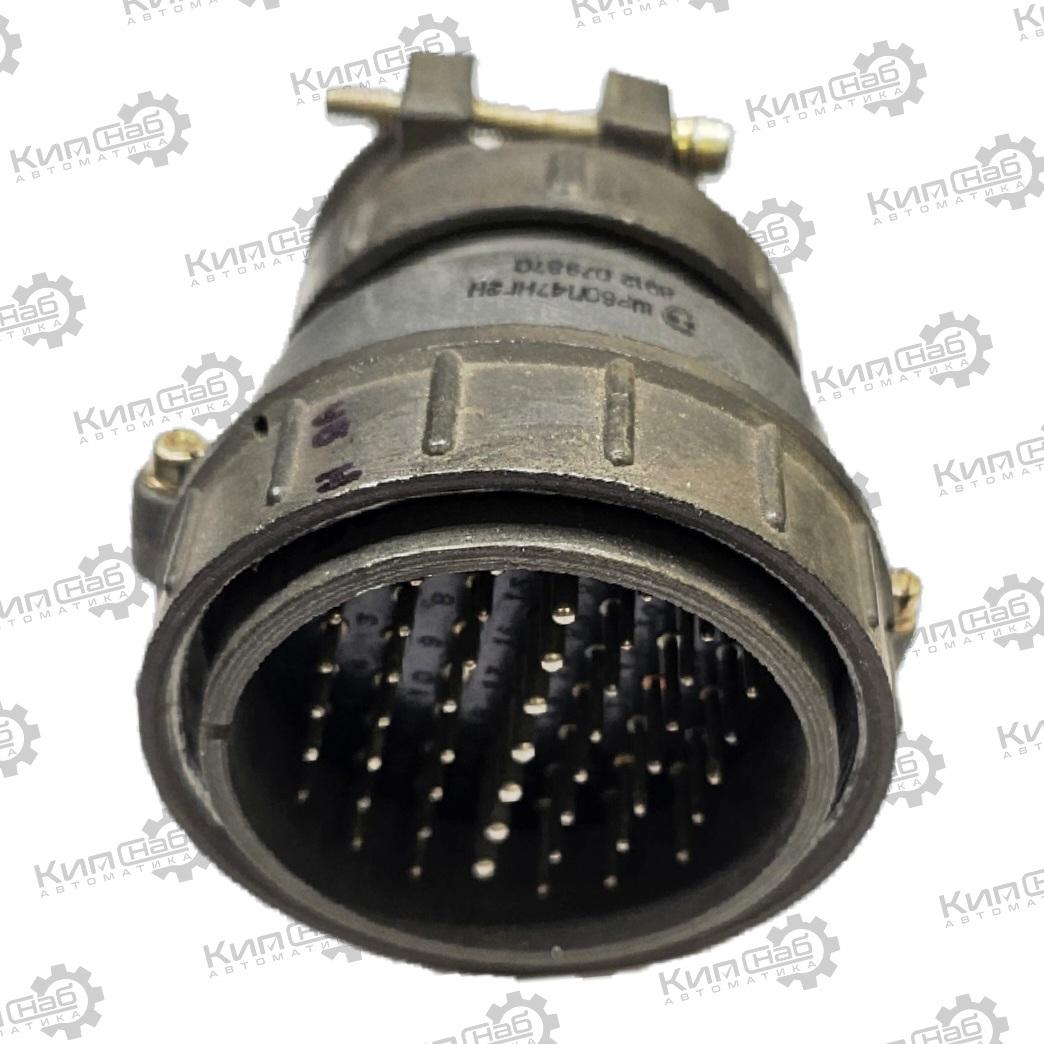

ШР60П47НГ2Н вилка кабельная

Вилка кабельная ШР60П47НГ2Н — это низкочастотный цилиндрический разъём резьбового сочленения, предназначенный для:

• соединения и разъединения электрических цепей в электро- и радиоаппаратуре;

• работы в электрических цепях постоянного и переменного токов частотой до 3 МГц;

• передачи питания и сигналов между кабелями, узлами и блоками оборудования;

• применения в условиях вибрации, перепадов температур и влажности (благодаря резьбовому соединению и прочной конструкции).

Используется в:

• военной и специальной технике;

• авиационной и космической аппаратуре;

• промышленном оборудовании и автоматике;

• энергетических установках;

• железнодорожной технике;

• стационарных и подвижных комплексах связи.

Совместима с соответствующими розетками серии ШР того же типоразмера и конфигурации (например, ШР60ПК47НГ2Н), а также с соединителями серий 2РТТ и 2РТ‑А (по техническим условиям).

Характеристики вилки ШР60П47НГ2Н

Основные параметры

• Тип: вилка кабельная, цилиндрическая, низкочастотная.

• Сочленение: резьбовое (с одношпоночной поляризацией корпуса).

• Количество контактов: 47.

• Условный размер корпуса: 60.

• Исполнение монтажной части: прямой патрубок.

• Для кабеля: неэкранированного (гайка патрубка типа «Н»).

• Покрытие контактов: никель (буква «Н» в маркировке).

• Герметичность: нет (негерметичный).

• Климатическое исполнение: УХЛ2 по ГОСТ 15150‑69 (для внутреннего монтажа; допускается наружный монтаж при защите от дождя, пыли и солнечного излучения).

Электрические параметры

• Максимальное рабочее напряжение: $850\text{В}$ (амплитудное значение).

• Рабочий ток на контакт: $20–200\text{А}$ (зависит от диаметра контакта).

• Сопротивление изоляции (в нормальных условиях): не менее $5000\text{МОм}$.

• Сопротивление контактов: зависит от диаметра:

  • $\varnothing 1,5\text{мм}$ — не более $2,5\text{мОм}$;

  • $\varnothing 2,5\text{мм}$ — не более $1,0\text{мОм}$;

  • $\varnothing 3,5\text{мм}$ — не более $0,75\text{мОм}$ и т. д.

Механические и эксплуатационные параметры

• Рабочая температура: от −60∘C до +60∘C.

• Смена температур (с учётом перегрева контактов): от −60∘C до +110∘C.

• Относительная влажность: до $98\%$ при +25∘C.

• Атмосферное давление: от 1,33×10−4 Па до 50,6×104 Па.

• Вибрация: диапазон частот $1–5000\text{Гц}$, ускорение до 300 м/с2 ($30g$).

• Механические удары:

  • многократного действия: ускорение до 350 м/с2 ($35g$);

  • одиночного действия: ускорение до 5000 м/с2 ($500g$).

• Число сочленений‑расчленений: 500.

• Минимальная наработка: $1000$ часов во всех режимах; $100000$ часов в облегчённом режиме.

• Срок сохраняемости: 15 лет со дня изготовления.

Габаритные и монтажные данные

• Материал корпуса: алюминиевый сплав А‑22 (оксидированный).

• Материал изолятора: карболит.

• Шаг резьбы накидной гайки: $M64\times 1,5\text{мм}$.

• Габаритные размеры (Д×Ш×В): примерно $68\times 68\times 80,8\text{мм}$.

• Масса: около 342 г.

• Метод монтажа: объёмный, пайка.

Дополнительные сведения

• Категория качества: «ОТК», «ВП».

• Технические условия:

  • приёмка «1» — НКЦС.434410.111ТУ;

  • приёмка «5» — НКЦС.434410.504ТУ.

• Гарантийный срок хранения: 15 лет.

• Гарантийная наработка:

  • 1000 часов во всех допустимых режимах;

  • 100 000 часов в облегчённом режиме (в пределах срока хранения).
