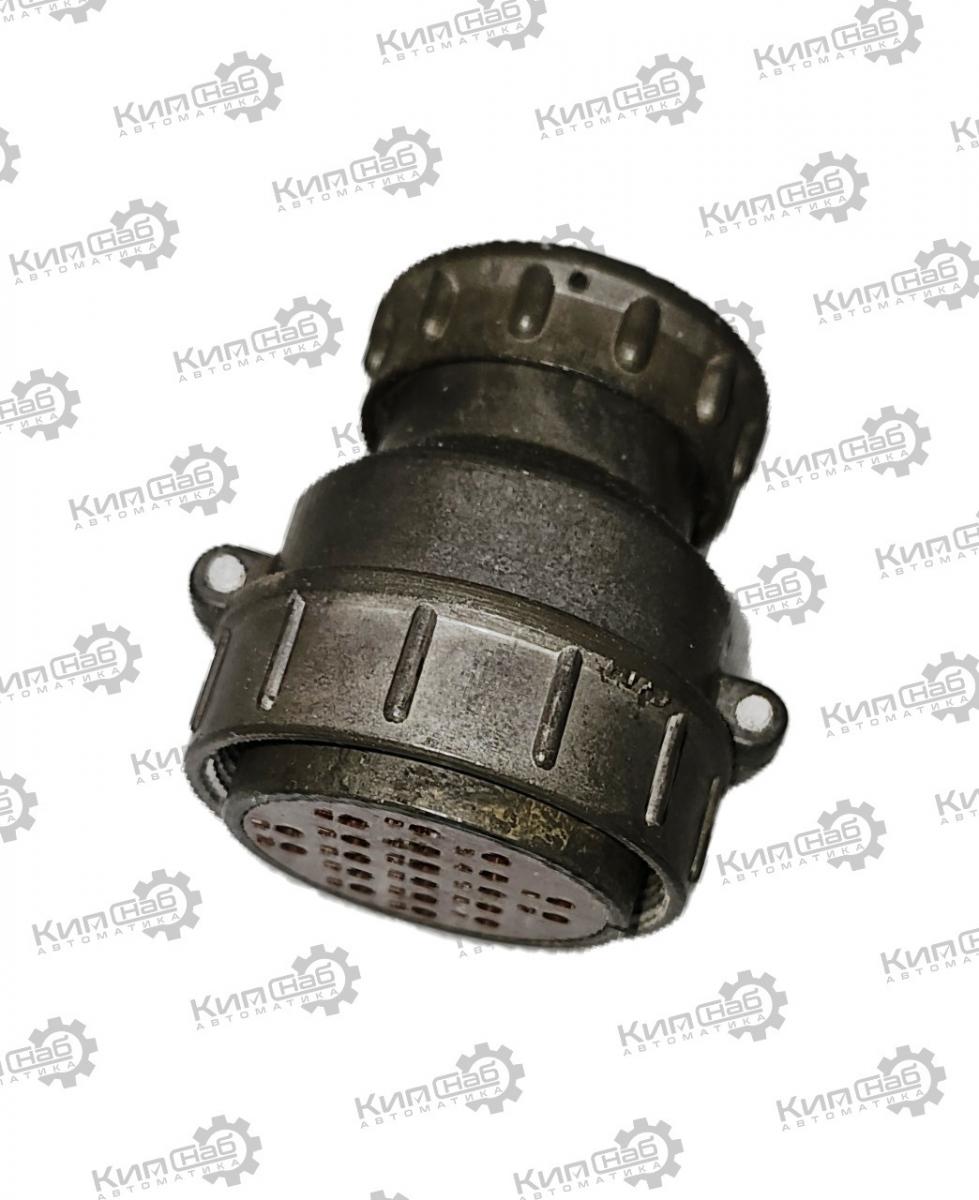

СШР48П20ЭШ2Н розетка кабельная

СШР48П20ЭШ2Н - это цилиндрический низкочастотный негерметичный соединитель (разъём), предназначенный для работы в электрических цепях постоянного и переменного токов.

Основное назначение надёжное соединение и разъединение электрических цепей в условиях повышенных механических и климатических нагрузок, в т. ч. при вибрациях, ударах, перепадах температур и воздействии внешних электромагнитных полей.

Основные технические характеристики

• Тип:низкочастотный цилиндрический разъём негерметичного исполнения.
• Способ фиксации:резьбовое соединение (гайка и корпус) — обеспечивает надёжность контакта и устойчивость к вибрациям.
• Рабочее напряжение:до 850 В (амплитудное значение).
• Рабочая частота:до 3 МГц (для переменного тока).
• Ток на контакт:зависит от сечения провода и материала контакта.
• Диапазон рабочих температур:от −60 °C до +60 °C (стандартный диапазон для серии СШР).
• Материал контактов:серебро (обеспечивает низкое сопротивление и высокую проводимость).
• Материал корпуса:металл (обычно алюминиевый сплав).
• Основание:карболит (обеспечивает механическую прочность и электроизоляцию).
• Количество контактов:
• Вес:около 100 г (ориентировочно, зависит от модификации).
• Тип монтажа:приборный (блочный) — крепление на панель.

Расшифровка маркировки

• СШР— тип соединителя: специальный штепсельный разъём ручного соединения, цилиндрический, для объёмного монтажа.
• 48— условный размер корпуса (определяет габариты и количество контактов).
• П— конструктивное исполнение:
• для приборной части: «П» — без патрубка;
• для кабельной части: «П» — с прямым патрубком.
• 20— количество контактов (20 штук).
• Э— вид гайки патрубка: для экранированного кабеля (обеспечивает защиту от электромагнитных помех).
• Ш— вид контактов в приборном исполнении: «Ш» — вилка (штырь, «папа»).
• 2— обозначение сочетания контактов (условное число, указывает на схему расположения контактов).
• Н— материал покрытия никель

Область применения

Разъём СШР48П20ЭШ2Н используется для соединения и разъединения электрических цепей в:

• радиоэлектронной аппаратуре общего и специального назначения;
• авиационной и военной технике;
• промышленных системах управления;
• измерительном оборудовании;
• системах связи и передачи данных
