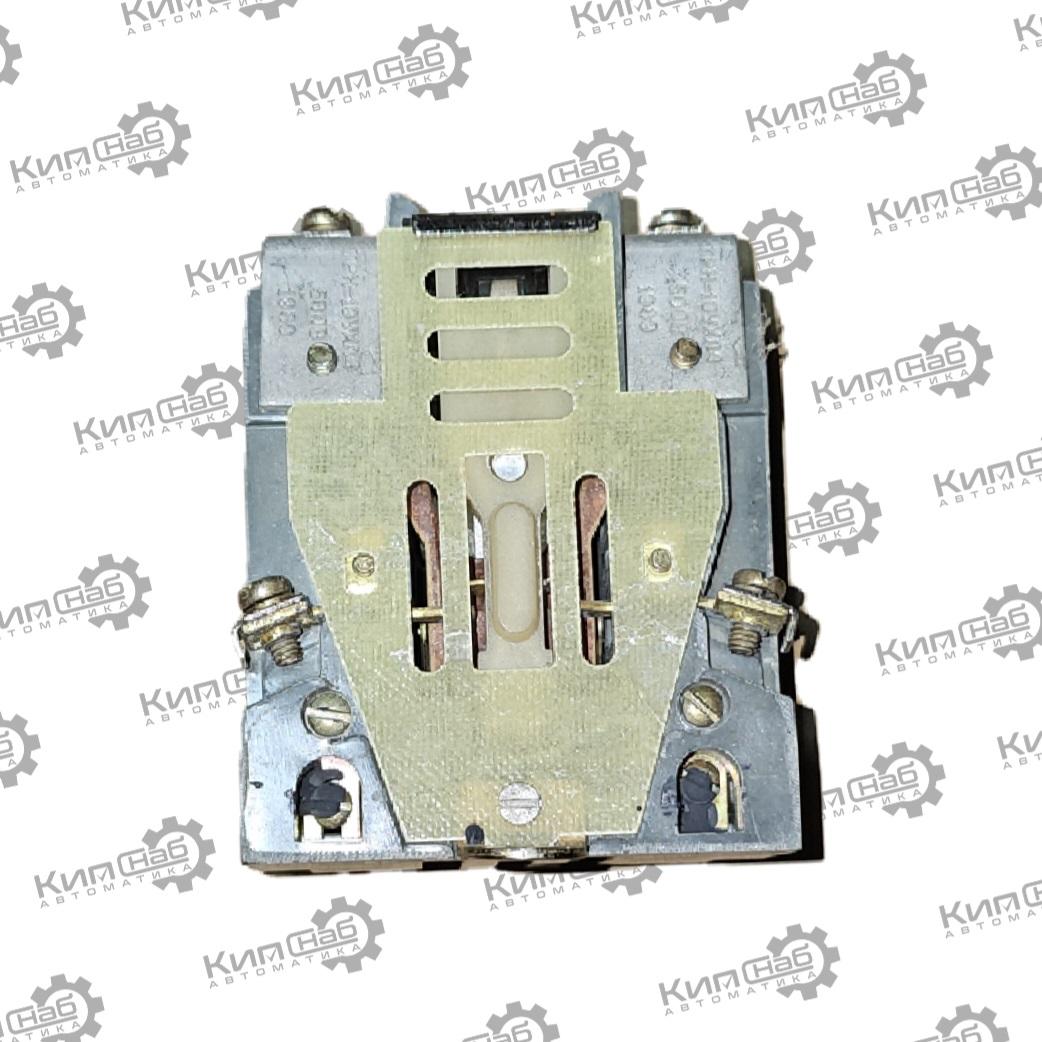

Тепловое реле ТРН-10ухл4

Тепловое реле ТРН‑10УХЛ4 — двухполюсное электротепловое устройство с температурной компенсацией. Предназначено для защиты электрических установок (прежде всего трёхфазных асинхронных электродвигателей с короткозамкнутым ротором) от перегрузок и асимметрии фаз (обрывов фаз) при длительной работе.

Принцип работы

Действие реле основано на свойствах биметаллических элементов. При протекании тока перегрузки биметалл нагревается и изгибается, что приводит к размыканию контактной цепи и отключению защищаемого оборудования.

Основные технические характеристики

• Тип: двухполюсное тепловое реле.

• Номинальный ток несрабатывания: зависит от установленного нагревателя (типовые значения: 0,63 А, 1,25 А, 2 А, 6,3 А, 10 А и др.; регулируется в пределах ±25 % от номинала).

• Номинальное напряжение:

  • переменный ток (50/60 Гц): до 500 В;

  • постоянный ток: до 400–440 В.

• Мощность, потребляемая одним полюсом: 5,4 Вт.

• Время срабатывания: 6–25 секунд при шестикратном токе несрабатывания (из холодного состояния, при +20 °C).

• Возврат контактов: только ручной, возможен через 2 минуты после срабатывания.

• Количество и тип контактов: 1 размыкающий контакт.

• Коэффициент мощности (cos φ) для переменного тока: не менее 0,3.

• Постоянная времени для постоянного тока: не более 0,05 с.

• Степень защиты: IP00 (без защиты от пыли и влаги).

• Вес: около 280 г.

• Цвет корпуса: серый.

• Габариты (Д × Ш × В): примерно 67 × 50 × 85 мм.

Условия эксплуатации

• Температура окружающего воздуха: от +1 °C до +40 °C.

• Относительная влажность:

  • не более 80 % при +20 °C;

  • не более 50 % при +40 °C.

• Высота над уровнем моря:

  • до 1000 м — без ограничений;

  • до 2000 м — при напряжении не более 380 В.

• Окружающая среда: не взрывоопасная, без значительного количества пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

• Механические воздействия: отсутствие резких толчков и ударных сотрясений.

• Вибрация: допускается с частотой до 25 Гц и ускорением не более 0,7 g.

• Рабочее положение: на вертикальной плоскости зажимами цепи управления вверх; допускается отклонение не более 10° в любую сторону.

Особенности конструкции и эксплуатации

• Регулятор уставки: позволяет корректировать ток срабатывания (±25 % от номинального).

• Нагреватели: поставляются с установленными нагревателями; номинальный ток нагревателя оговаривается при заказе.

• Монтаж: обычно используется совместно с магнитными пускателями серий ПМЕ и ПАЕ.

• Обслуживание: перед пуском, в процессе работы и после длительного простоя необходимо проверять целостность деталей, затяжку винтов и отсутствие затираний подвижной системы.
